نحوه تعویض باتری سرور تصویری HP DL380 Gen9

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 10

نحوه برداشتن و جایگذاری باتری سرور DL380 Gen9

HPE ProLiant DL380 Gen9 Server – Removing and Replacing HPE Smart Storage Battery

مقدمه

این مقاله جهت کمک به تعویض باتری سرور (HPE Smart Storage battery) دستگاه HPE ProLiant DL380 Gen9 ارائه شده است. مابقی مدل ها نیز تقریبا مشابه این مدل میباشند.

معمولا بعد از خرابی باتری در سرور نسل نهم خطای 312 و 313 و یا موارد دیگری دیده شده که باید در ابتدا نسبت به آپدیت iLO و HP Smart Array Controller  اقدام نمایید. در هر مرحله میتوانید با کارشناسان فنی و فروش مجموعه تماس حاصل نمایید.

قطعات مورد نیاز برای تعویض باتری سرور

یک عدد کیت باتری با مشخصات زیر

HP 96 W smart storage battery – For DL/ML/SL Generation 9 series of servers – One battery pack provides FBWC for all the drive controllers in the server – Connects to the system I/O board

برای خرید باتری و تعویض آن میتوانید با کارشناسان فروش شرکت تماس حاصل نمایید.

مراحل تعویض باتری G9 (ویدئو آموزشی در انتها)

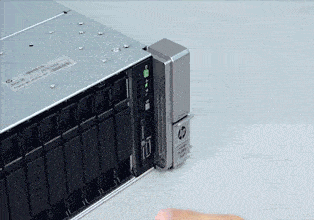

1.در اولین مرحله برای تعویض باتری دکمه روشن / خاموش را فشار دهید تا سرور خاموش و در حالت آماده به کار قرار گیرد. لازم به ذکر است اگر دستگاه بوت شده و داخل سیستم عامل هستید حتما از طریق خود سیستم عامل نسبت به خاموش کردن دستگاه اقدام نمایید)

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 1

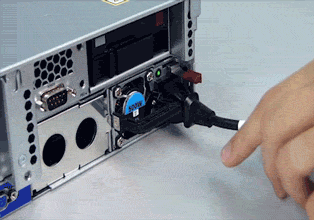

2.کابل برق را از سرور جدا کنید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 2

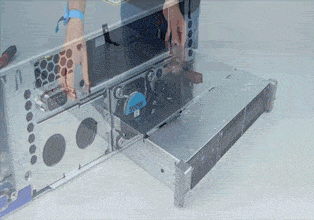

3درب دسترسی سرور را بردارید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 3

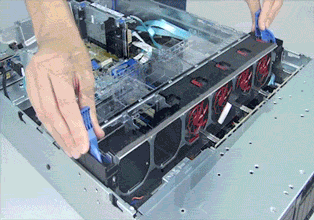

4. از طریق 2 گیره بغل، کیج فن را بردارید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 4

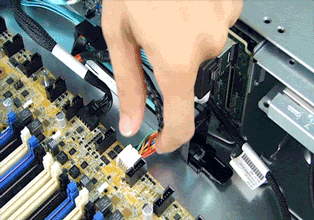

5.در این مرحله از تعویض،اهرم کوچک بالای کابل را اندکی فشار داده و کابل باتری سرور را از مادربرد جدا کنید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 5

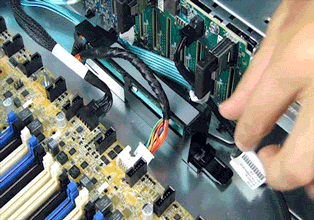

6.قفل نگهدارنده باتری را به عقب برگردانید و آن را به سمت بالا و خارج از شاسی بلند کنید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 6

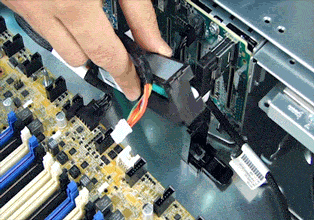

7.در حالی که کابل باتری به سمت پشت سرور است ، باتری جدید را در شکاف روی صفحه شاسی سرور قرار دهید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 7

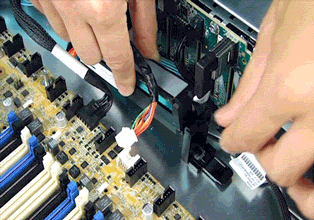

8.قفل نگهدارنده را مقداری به عقب برگردانید و باتری را در جای خود پایین بیاورید.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 8

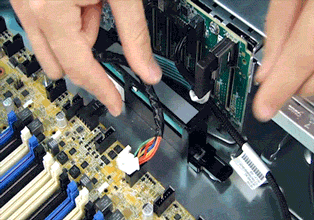

9.کابل باتری را به مادربرد متصل کنید. تعویض باتری سرور تمام شد.

آموزش تصویری تعویض باتری سرور HP DL380 Gen9 9

ویدئو آموزشی
