بررسی سرور DL380 Gen10 پرکاربرد ترین و محبوب ترین سرور HP که برای محیط ها و حجم های کاری متنوع قابل تطبیق بوده میپردازیم. این سرور عملکرد در سطح جهانی را با تعادل مناسب بین توسعه‌پذیری و مقیاس‌پذیری ارائه میکند. طراحی شده بر اساس تطبیق پذیری و انعطاف پذیری عالی با آخرین تکنولوژی های امنیتی و کاری همراه با ضمانت نامه ای جامع است. برای محیط های مختلف از دفاتر کوچک گرفته تا ابر داده های بزرگ انتخابی ایده آل است.

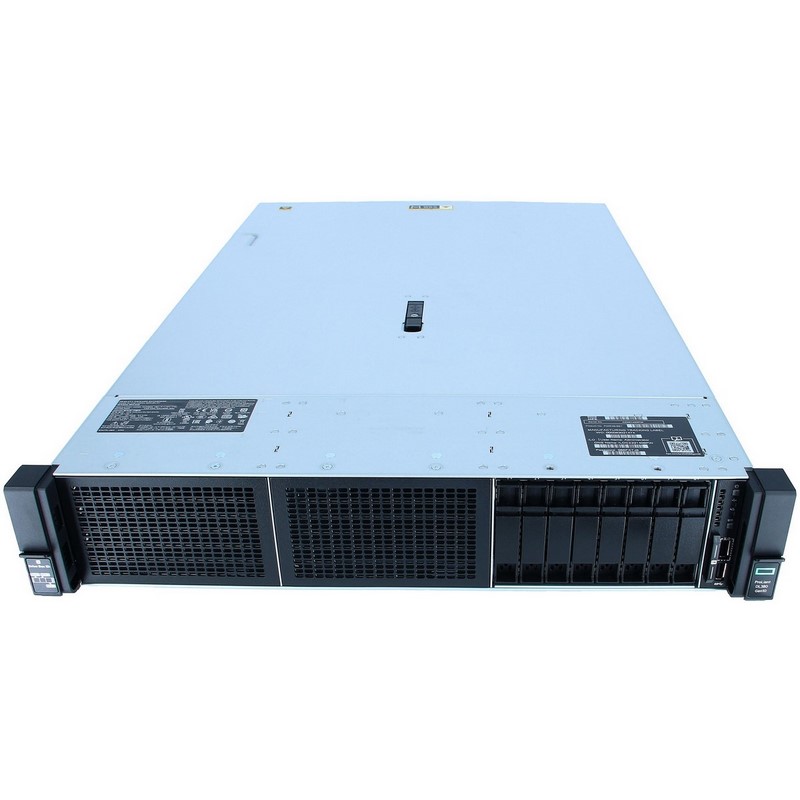

سرور HPE DL380 Gen10 نسل جدید سرور HP DL380 Gen9 همراه با تکنولوژی Silicon Root Of Trust و ILO5 قابل اطمینان و امن می باشد. در همان ابعاد و ظاهر قبلی با کارایی و امنیت بالاتری تولید شده است. این سرور به صورت رکمونت (Rackmount) مناسب برای نگه داری در رک و دیتاسنتر می باشد.
بررسی پشتیبانی CPU در سرور HPE DL380 Gen10:
در نسل 9 این سرور از حداکثر 22 هسته و در این سرور میتوان از حداکثر 28 عدد هسته پردازشی استفاده نمود. که متناسب با نیاز شما این پردازنده ها بین 4 تا 28 عدد هسته را ارائه میدهند. این سرور از پردازنده Intel Xeon Scalable C621 پشتیبانی میکند. پردازنده های Intel Xeon Scalable Processor Family 3100, 4100, 5100, 6100, 8100, 8200, 6200, 5200, 4200, 3200 در این سرور پشتیبانی میشود. پردازنده در سری Scalable مدل های بسیاری داشته و در 4 دسته Platinum, Gold, Silver, Bronze تولید شده اند. چند سری از پردازنده های ساپورت کننده این سرور در قسمت زیر آورده شده است:
Intel Xeon Scalable 3x series, Intel Xeon Scalable 4x series, Intel Xeon Scalable 5x series, Scalable 6x series, Scalable 8x series
مدل های 5100Gold, 8100platinum, 3100Bronz,4100 Silver, 6100Gold جزو خانواده پردازنده های Intel Xeon Scalable نسل اول مورد استفاده در این سرور میباشند. همچنین مدل های 3200Bronz, 4200Silver, 6200Gold, 5200Gold, 8200platinum از گروه پردازنده های Intel Xeon Scalable نسل دوم قابل استفاده در این سرور میباشند. با پشتیبانی از پردازنده های نسل اول اینتل زئون و نسل دوم Scalable موجب افزایش 60 و 70 درصدی در عملکرد و کارایی نسبت به قبل شده است. این درصد نشان دهنده بالا رفتن کارایی نسل دوم میباشد. با توجه به گستردگی پردازنده های اینتل، هر کدام از میزان مشخصی رم پشتیبانی میکنند. لذا حتما قبل از خرید CPU به حداکثر ساپورت رم و باس آن توجه نمایید. حداکثر سرعت پشتیبانی کننده پردازنده این سرور 3.8 GHZ گیگا هرتز میباشد. کش پردازنده میتواند 8.25-38.50 (MB L3) باشد.
رم (مموری) در سرور :
رم (مموری) در سرور :بررسی سرور HPE Proliant DL380 Gen10 با پردازنده های Intel Xeon نشان میدهد که همان تعداد اسلات DIMM را با سرورهای HPE Gen9 ارائه می دهند. اما ساختار واحد پردازش مرکزی (CPU) تغییر کرده است. برای هر پردازنده شش کانال حافظه با حداکثر دو اسلات DIMM در هر کانال وجود دارد. در صورت استفاده از همه کانالها، این امر پهنای باند اسمی را 50٪ بهبود می بخشد. همراه با افزایش سرعت حافظه از 2400MT/s به 2933MT/s، این پهنای باند اسمی را 81٪ بهبود می بخشد. (بر اساس تست معیار عملکرد HPE، مارس 2019)
در سرورهای HPE Gen10، دوازده اسلات DIMM در هر پردازنده وجود دارد. یعنی هر پردازنده از 12 اسلات رم با حداکثر سرعت 2933 مگا هرتز و حداکثر فرکانس 3.9 گیگا هرتز پشتیبانی میکند. اگر از دو پردازنده استفاده شود مجموعا 24 عدد رم در سرور بکار رفته است. حافظه سرور HPE برای سرورهای Gen10 نسبت به DIMM های مورد استفاده در سرورهای HPE نسل های قبلی از سرعت داده بالاتر، تأخیر کم و بازده انرژی بیشتری پشتیبانی می کند.
با توجه به اینکه سرور از نسل دهم سرورهای اچ پی میباشد. این سرور از رم های 2933 و 2666 نسل 10 پشتیبانی میکند. از دیگر رم های قابل استفاده در این سرور میتوان به رم 2133, 2400 اشاره کرد. حداکثر باس رمی که این سرور پشتیبانی میکند 3200 مگا هرتز میباشد. باید به این نکته توجه داشته باشید که مدل پردازنده عاملی تاثیر گذار در سرعت حافظه میباشد.
بررسی حافظه ی پشتیبانی شده در سرور HPE DL380 Gen10 :
بسته به مدل پردازنده مورد استفاده در سرور HPE DL380 Gen10 میزان پشتیبانی رم متفاوت و از 8GB تا حداکثر 6TB است. به طور کلی میتوان رم LRDIMM و RDIMM و NVDIMM را استفاده نمود. امکان استفاده ی همزمان از دو مدل رم LRDIMM و RDIMM وجود ندارد.
از 24 عدد اسلات DIMM به نسبت مساوی در هر دو پردازنده استفاده میشود. بطور مثال 12 عدد ماژول رم 128 گیگابایتی Load Reduced (LRDIMM) روی پردازنده اول و 12 عدد دیگر روی پردازنده دوم سرور نصب میشود. که این مقدار 3 ترابایت حافظه رم را تشکیل میدهد.
تعداد 24 عدد ماژول رم 64 گیگابایتی (RDIMM) Registered نصب شده روی سرور 1.54 ترابایت حافظه رم را تشکیل میدهد. تعداد 12 عدد ماژول رم 16 گیگابایتی NVDIMM نصب شده روی سرور 192 گیگابایت حافظه رم را تشکیل میدهد.
حافظه ی پایدار HPE Persistent Memory:
حافظه ی پایدار HPE Persistent Memory:این سرور مجهز به تکنولوژی HPE Persistent Memory یا حافظه ی پایدار میباشد. این حافظه های دائمی با عملکرد بالا در دیتابیس ها و حجم های کاری تحلیلی زیاد و با سرعت بالا در بررسی و تحلیل دیتا و بازیابی اطلاعات میباشند. . تعداد 12 عدد ماژول رم 512 گیگابایتی HPE Persistent نصب شده روی سرور 6 ترابایت حافظه رم را تشکیل میدهد
بررسی هارد های سازگار با سرور HPE DL380 Gen10 :
متناسب با نوع کاربرد میتوان دستگاهی قابل پشتیبانی از چندین هارد SFF و یا LFF خریداری نمود. HP چندین مدل SFF شامل 8 هارد و 24 هارد و چندین مدل LFF که شامل 12 هارد و 8 هارد همراه با مدیا بای میباشد را ارایه نموده است. در تمامی مدل ها فقط نوع هارد Hot plug می باشد. در مدل 8SFF در حالت عادی قابلیت اضافه کردن 2 عدد کیت کیج هارد 8SFF دیگر را نیز دارید.
هارد درایوهای NVME تا ظرفیت 7.68 ترابایت، هارد درایو SFF اس اس دی تا ظرفیت 15.3 ترابایت را میتوانید روی سرور نصب کنید. قابلیت و امکان نصب هارد HDD مکانیکی SFF با ظرفیت 2.4 ترابایت بر روی سرور وجود دارد. همچنین ظرفیت نصب هارد درایو های LFF اس اس دی بر روی سرور 20 ترابایت میباشد. امکان نصب 19 عدد هارد LFF با کیت مخصوص وجود دارد.
نحوه قرار گیری 19 عدد هارد درایو LFF بر روی سرور به این صورت میباشد که 12عدد در قسمت جلو و 4 عدد در قسمت میانی سرور و تعداد 3 عدد از آن هم در پشت با استفاده از کیج درایو قرار میگیرد. که این مقدار 266 ترابایت ظرفیت را بر اساس هارد 14 ترابایتی در بر میگیرد. همچنین میتوان از دو عدد هارد SFF با ظرفیت 3.84 ترابایتی هم در قسمت پشت استفاده کرد که 7.68 ترابایت ظرفیت را تشکیل میدهد. که در مجموع ظرفیت 273.68 ترابایت هارد SFF و LFF را این سرور پشتیبانی میکند.
در حالت SFF برای هارد های HDD حداکثر 26 عدد هارد 2.4 ترابایتی پشتیبانی میکند که در مجموع 62.4 ترابایت فضا را در اختیار خواهید گرفت.
بررسی هارد درایوهای هلیومی در سرور DL380 Gen10 :
بررسی هارد درایوهای هلیومی در سرور DL380 Gen10 :هارد درایو هایی که در آنها گاز هلیوم جایگزین هوا شده و با ظرفیت های بیشتر و بالاتری توسط برند اچ پی تولید شده اند. سرور های DL380 Gen10 ظرفیت 459 ترابایت دارند. که این حجم ظرفیت قابلیت نصب 30 عدد هارد SAS SSD با ظرفیت 15.3 ترابایت را دارد. سرور های DL380 Gen10 ظرفیت 397.8 ترابایت دارند. که در این سرورها امکان نصب 26 عدد هارد SAS SSD با ظرفیت 15.3 ترابایت وجود دارد.
بررسی رید کنترلر در سرور HPE DL380 Gen10 :
هاردها در سرور با توجه به این که Raid میشوند، نیاز به کنترلری برای نوشتن بر اساس الگوریتم های خاص دارند. S100i رید نرم افزاری بوده در سرور HPE DL380 Gen10 و تمامی سرورهای این نسل ارائه شده است. با توجه به این که این کنترلر فقط از هارد SATA با تعداد 14 عدد پشتیبانی مینماید و برای همچین دستگاه قدرت مندی باعث پایین آمدن کارایی دستگاه و سرعت میشود.
این کنترلر از مجازی سازی سیستم عامل هارد سرور مانند ESXI پشتیبانی نمیکند. میتوانید کنترلرهای دیگری مانند مدل P408I را خریداری نمایید. همچنین اگر از هارد SAS LFF بر روی سرور خود استفاده کرده اید و قصد خرید کنترلر دارید باید از مدل های دیگر آن نظیر P816I استفاده نمایید. HP از Smart Array مدل p408i-a استفاده نموده (HPE Smart Array P408i-a SR Gen10 Controller) که دارای 2 گیگابایت حافظه میباشد. همچنین این سرور همراه با یک باتری مدل HPE 96 W smart storage battery with 145 mm cable kit برای فعال شدن کش رید کنترلر عرضه می شود.
چند نمونه از کنترل های قابل استفاده برای پیکربندی پایه در این سرور نسل 10 عبارتند از:
- HPE Smart Array E208i-a SR Gen10 Controller
- HPE Smart Array E208i-p SR Gen10 Controller
- HPE Smart Array E208e-p SR Gen10 Controller
چند نمونه از کنترل های پیشرفته قابل استفاده در این سرور نسل 10 عبارتند از:
- HPE Smart Array P408i-p SR Gen10 Controller
- HPE Smart Array P408e-p SR Gen10 Controller
- HPE Smart Array P816i-a SR Gen10 Controller
پیکربندی رید عبارت است از:رید0، رید1، رید2، رید5، رید6، رید10، رید50، رید60.
پاور و فن و هیت سینک سرور:
پاور و فن و هیت سینک سرور:تعداد پردازنده در تعیین مقدار فن مورد نیاز در سرور عاملی تاثیر گذار میباشد. از 4 عدد فن برای یک پردازنده و از 6 عدد فن برای دو پردازنده استفاده میکنیم. همچنین در شرایط استثنایی که پردازنده با فرکانس بالا داریم. یا حداکثر ظرفیت هارد را مورد استفاده قرار داده ایم از 6 عدد فن در سرور استفاده می کنیم.
پاور های 1600W, 800W, 500W از جمله پاورهای مورد استفاده در سرور هستند. که میتوانید متناسب با نیازتان انتخاب و خریداری کنید. همچنین میتوانید از دو پاور برای اطمینان خاطر استفاده نمایید. این سرور دارای دو عدد هیت سینک میباشد. چیپست پیش فرض این سرور C621 chipset میباشد.
کارت شبکه سرور:
کارت شبکه سرور:سرور فوق دارای کارت شبکه HPE 1Gb Ethernet 4-Port 331i Adapter بر روی مادربرد میباشد. از کارت شبکه های دیگری نیز میتوان برای سرور استفاده کرد. اگر نیاز به پورت بیشتر و سرعت 10Gb برای شبکه دارید باید کارت جدا خریداری نمایید. پهنای باند شبکه بین 1 تا 40 گیگابایت میباشد که متناسب با آن میتوانید کارت شبکه خود را انتخاب کنید. این دستگاه با توجه به این که می توان Riser کارت دوم اضافه نمود، قابلیت نصب چندین کارت را در اسلات های Pcie فراهم می نماید.
اسلات در سرور :
اسلات در سرور :این سرور دارای ماکسیمم تعداد 6 اسلات PCIE 3.0 میباشد. برای فعال بودن 6 اسلات باید از دو رایزر و دو پردازنده استفاده شود. برای هر رایزر یک عدد پردازنده احتیاج داریم.
امکان نصب ماکسیمم تعداد 5 تا 7 عدد هسته ی پردازشی گرافیک یا همان GPU بصورت تک یا سینگل و 3 عدد بصورت دوبل یا دوبرابر بر روی سرور برای انجام محاسبات با عملکرد بالا و انیمیشن های پیچیده وجود دارد.
اتصال USB و اتصال ها در سرور:
قسمت جلوی سرور دارای دو عدد پورت USB 2.0 و یک عدد پورت USB 3.0 میباشد. قسمت داخلی سرور دو عدد پورت USB 3.0 و قسمت پشتی مجهز به دو عدد پورت USB 3.0 میباشد.
در قسمت جلوی سرور یک عدد display port قرار داشته و SSID اختیاری میباشد. همچنین در جلوی سرور HPE ILO Front Services Port 1Gb Dedicated قرار گرفته است. داخل سرور یک عدد Micro SD Slot قرار دارد. در قسمت پشت سرور یک عدد VGA port قرار داشته و یک عدد Serial اختیاری میباشد. همچنین یک عدد HPE ILO Remote Management Network Port 1Gb Dedicated در قسمت پشتی قرار گرفته است.
کانفیگ و گرافیک سرور:
پیکربندی یا کانفیگ سرور DL380 Gen10 نمونه های متفاوت و مختلفی دارد که متناسب با نیاز و به دلخواه شما تنظیم میشود. نکته ی مهم مربوط به پیکربندی هارد سرور NVME با تعداد 20 عدد در سرور این است که حتما باید از باتری اچ پی smart storage استفاده کنید. اگر قصد نصب 8 هارد NVME را بر روی سرور خود دارید توجه کنید که هاردها باید حتما SFF باشند.
گاهی برای نصب کردن هارد 6SFF یا 2SFF و 3LFF از کیج درایو ها در قسمت پشت سرور استفاده میشود. این سرور از پیکر بندی Universal Media Bay پشتیبانی میکند. همچنین یک عدد اسلات میکرو اس دی روی مادربرد در قسمت پشت پاور قرار گرفته است. که میتوانید برای امنیت بیشتر هنگام بروز خطا از یک عدد دیگر بر روی سرور نصب کنید.
گرافیک سرور شامل Integrated Video standard
Video modes up to 1920×1200 @ 60HZ (32bpp) 16MB Video Memory
HPE iLO5 On system management memory 32MB Flash
4GB DDR3 with ECC Protection میباشد.
تکنولوژی IST در سرور :
تکنولوژی IST در سرور :این سرور مجهز به تکنولوژی یا ویژگی Intelligent System Tuning است. که برای بیشتر شدن میزان بازدهی در مواقع و شرایطی که حجم کاری بالا بوده، میباشد. این تکنولوژی شامل Jitter Smoothing برای بهبود توان عملیاتی در مواقعی که تراکنش ها با سرعت بالا انجام شده، میباشد. همچنین شامل Workload Matching است. که برای تهیه پروفایل سفارشی (نمایه بار کاری از پیش تنظیم شده) برای تنظیم کردن منابع داخلی سرور میباشد.
گزینه سفارشی در منوی Workload Profiles ،Workload Profiles را غیرفعال می کند. اگر می خواهید گزینه های BIOS خاصی را برای استقرار خود به صورت دستی تنظیم کنید از این گزینه استفاده کنید. وقتی سفارشی را انتخاب می کنید، تمام تنظیمات نمایه انتخاب شده قبلی به جلو منتقل می شوند. می توانید همه یا برخی از گزینه ها را ویرایش کنید. سفارشی یک نمایه نیست و تنظیماتی که شما مشخص می کنید به عنوان یک الگو ذخیره نمی شوند.
بررسی تکنولوژی ILO5 و نرم افزارهای نصب شده در DL380 Gen10 :
مدیریت در این سرور از طریق تکنولوژی و نرم افزار ILO5 تعبیه شده در آن پیشرفته و به روز شده است. و امنیت بالاتری به کمک آن برقرار شده است. Integrated Lights-Out یک فناوری مدیریت سرور به صورت پردازنده (چیپ) اختصاصی تعبیه شده در مادربرد توسط Hewlett-Packard است. که امکانات مدیریتی خارج از دسترس معمولی را فراهم می کند. نحوه اتصال به صورت فیزیکی با یک پورت اترنت است که در اکثر سرورها و میکرو سرورهای ProLiant یافت می شود. با استفاده از آن میتوانید از راه دور به سرور خود متصل شوید. و میتوانید حرارت و دما و برق سرور و عملکرد درایوها، رم، پردازنده و دیگر قطعات سخت افزاری نصب شده در سرور را بررسی کنید. و از سلامت این قطعات و سیستم مطمئن شده و وضعیت سیستم خود را کنترل نمایید.
نرم افزار ILO5 روی سیستم نصب شده اما برای بهره مندی از ویژگی های بیشتر آن باید لایسنس تهیه کنید. لایسنس های مختلفی نظیر ILO Advanced و ILO Essentials و ILO Scale Out وجود دارند. نرم افزار دیگری که روی سرور نصب شده نرم افزار HPE One View میباشد. این هارد مجهز به تکنولوژی Silicon Root Of Trust برای جلوگیری از اسیب های حملات سایبری و امنیت بیشتر میباشد.
از ابزار مدیریتی بکار رفته در این سرور علاوه بر HPE ILO میتوان به Intelligent Provisioning ،UEFI ،ILO RESTful API اشاره کرد.از نرم افزارهای پیشرفته این سرور میتوان موارد زیر را در نظر گرفت.
- AHS Viewer
- Smart Update
- ILO Amplifier pack
- HPE ILO Mobile application
- Scripting Tools
- HPE OneView Standard
- HPE Systems Insight Manager (HPE SIM)
- Active Health System (AHS)
بررسی امنیت بایوس و فریمور در سرور DL380 Gen10:
بایوس یک رایانه، اولین کد اجراشده هنگام روشن کردن رایانه میباشد که بارگذاری و شروع کردن سیستم عامل را برعهده دارد. بعد از روشن شدن رایانه تشخیص قطعات سیستم مثل صفحه کلید و کارت گرافیکی و دیسک سخت و قطعات دیگر سخت افزاری را به عهده دارد.
- UEFI Secure boot and secure start support
- Tamper-Free updates-Components digitally signed and verified
- Immutable silicon toot of trust
- Ability to rollback firmware
- FIPS 140-2 validation
- Secure erase of NAND/user data
- Common criteria certification
- Trusted Platform Module (TPM) 1.2 Option
- Configurable for PCI DSS compliance
- Support for Commercial National Security Algorithms (CNSA)
- Chassis intrusion detection option
- Secure – Recover critical firmware to known good state on detection of compromised firmware
- Advanced Encryption Standard (AES) and Triple Data Encryption Standard (3DES) on browser bezel locking kit option
سیستم عامل ها در سرور :
از سیستم عامل ها و نرم افزارهای بکار رفته در این سرور میتوان به موارد زیر اشاره کرد.
- Microsoft Windows server
- Microsoft Hyper-V server:2012 R2، 2016 and 2019
- VMware vSphere: 6.0U3، 6.5 through U.3 & 6.7 through U3، 7.0
- Clear VM: 2.0
- ClearOS: 7.6
- Citrix: Hypervisor: 8,0,8.1,8.2, Xen Server 7.1, 7.4, 7.5, 7.6
- Red Hat Enterprise Linux (RHEL) 6.9 and 7.3
- SUSE Linux Enterprise Server (SLES) 11 sp4، 12 sp2 and 15 Includes Xen
- VMware vSphere 6.0 U3، 6.5 U2 and 6.7 U1
- Ubuntu:16.04.3 HWE (4.10), 18.04 LTS (4.15.0)
- Oracle Linux: Oracle Linux/UEK 6.9, 7.4; Oracle VM 3.4.4
- RHEL: 7.6w/ Kbase, 8.0
- SLES 12 SP3, 15 (Includes XEN)
