راهنمای انتخاب و چیدمان رم در HPE DL380/DL360 Gen9 Server

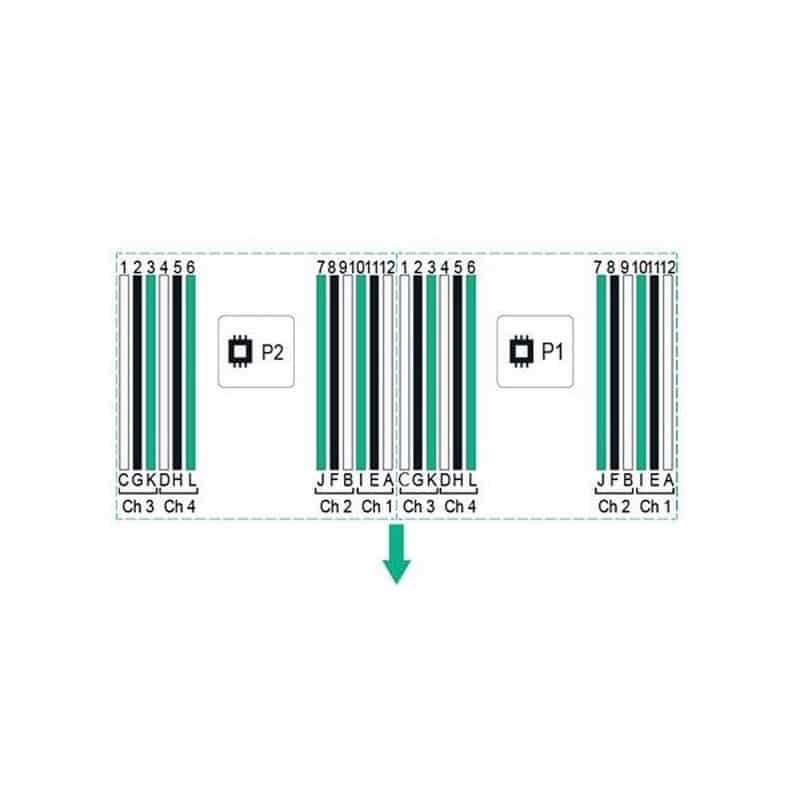

راهنمای انتخاب و پیکربندی حافظه HPE DL380/DL360 Gen9 Server

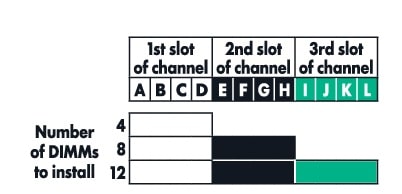

راهنمای انتخاب و پیکربندی حافظه HPE DL380/DL360 Gen9 Server 2

قوانین و دستورالعملهای عمومی چیدمان رم در HPE DL380/DL360 Gen9 Server

  • اسلات های سفید DIMM نشان دهنده شکاف اول کانال است.
  • حداقل یک DIMM در هر سرور مورد نیاز است.
  • فقط در صورت نصب پردازنده مربوطه ، DIMM ها را نصب کنید.
  • اگر فقط یک پردازنده در سیستم دو پردازنده نصب شده باشد ، فقط نیمی از اسلات های DIMM جهت استفاده در دسترس است.
  • برای به حداکثر رساندن عملکرد ، توصیه می شود ظرفیت حافظه کل بین پردازنده های نصب شده را متعادل کنید. در صورت امکان کانال ها را به طور مشابه بارگیری کنید.
  • وقتی دو پردازنده نصب شد ، DIMM ها را بین دو پردازنده متعادل کنید.
  • DIMM ها را از سنگین ترین بار (quad-rank) به کمترین بار (single-rank) درون کانال قرار دهید. سنگین ترین بار (DIMM با بیشترین rank) در کانال بیشترین فاصله را از پردازنده دارد.
  • RDIMM یا LRDIMM را مخلوط نکنید.
  • LRDIMM تا سه DIMMs در هر کانال پشتیبانی می شود.
  • DIMM با سرعت های مختلف ممکن است به هر ترتیب مخلوط شود ، سرور سرعت بهینه مشترکی را انتخاب می کند.
  • حداکثر سرعت حافظه تابعی از نوع حافظه ، پیکربندی حافظه و مدل پردازش است.
  • حداکثر ظرفیت حافظه تابعی از نوع حافظه و تعداد پردازنده های نصب شده است.
  • حافظه (رم) HPE از سرورهای نسل قبلی(DDR2-DDR3) با DL380/DL360 Gen9 Server سازگار نیست. برخی از ویژگیهای حافظه SmartHPE مانند تأیید اعتبار حافظه و عملکرد پیشرفته ممکن است پشتیبانی نشوند.
  • برای تحقق بخشیدن به قابلیت های حافظه عملکرد ذکر شده در این سند ، HPE SmartMemory لازم است
  • برای هر پردازنده چهار (4) کانال حافظه وجود دارد. این مدل سرو دارای دو پردازنده که شامل هشت (8) کانال حافظه است می باشد.
  • سه (3) اسلات DIMM برای هر کانال حافظه و در کل بیست و چهار (24) اسلات برای 2 پردازنده سرور وجود دارد.
  • کانالهای حافظه 1 و 3 هر کدام از سه (3) DIMM تشکیل شده است که از پردازنده فاصله زیادی دارند.
  • کانال حافظه 2 و 4 هر کدام از سه (3) DIMM تشکیل شده است که نزدیکترین پردازنده هستند.

*DIMM= Dual In-line Memory Module

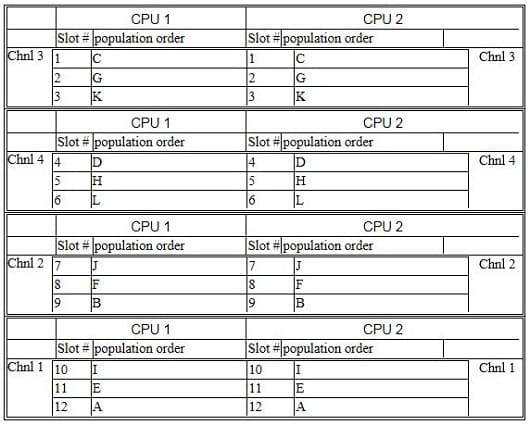

نحوه چیدمان رم در سرور HPE Proliant DL380/DL360 Gen9 Server

به ترتیب حروف انگلیسی ؛ ابتدا با A , دوم B , سوم C و غیره شروع کنید.

هنگامی که یک پردازنده نصب شده دارید ، DIMM ها را به ترتیب حروف الفبا انگلیسی نصب کنید: A ، B ، C ، D ، E ، F

هنگامی که دو پردازنده نصب شده دارید ، DIMM ها را به ترتیب حروف الفبا انگلیسی با اولویت هر پردازنده نصب کنید: CPU1-A ، CPU2-A ، CPU1-B ، CPU2-B ، CPU1-C ، CP2-C

راهنمای انتخاب و چیدمان رم در HPE DL380/DL360 Gen9 Server 3

سرعت مموری (رم) با توجه به مدل پردازنده

processor Models
Supported Memory Speeds
1600 MT/s
E5-2630Lv3, E5-2640v3, E5-2630v3, E5-2623v3, E5-2620v3
1866 MT/s
E5-2637v3, E5-2687Wv3, E5-2699v3, E5-2698v3, E5-2697v3, E5-2695v3, E5-2690v3, E5-2683v3, E5- 2680v3, E5-2670v3, E5-2660v3, E5-2650Lv3, E5- 2650v3, E5-2667v3, E5-2643v3
1866 MT/s
E5-2630Lv4, E5-2623v4, E5-2620v4, E5-2640v4, E5-2630v4
2133 MT/s
E5-2650Lv4, E5-2643v4, E5-2637v4, E5-2687Wv4, E5-2699v4, E5-2698v4, E5-2697v4, E5-2697Av4, E5-2695v4, E5-2690v4, E5-2683v4, E5-2680v4, E5- 2660v4, E5-2650v4, E5-2667v4
2400 MT/s



نکنه : برای پردازنده هایی که 1600-1866-2133 میباشند از رم HP DDR4 2133 و برای 2400 از رم  HP DDR4 2400 استفاده نمایید. استفاده از Bus بالاتر موردی ندارد.

برای خرید رم سرور HP میتوانید از دسته بندی محصولات وارد و یا اینجا کلیک کنید.
