آیا هارد درایو سرور HP نارنجی شده؟ وضعیت LED هارد سرور به ما چه نشان می دهد؟

کیج های هارد جدید در سرور پرولینت اچ پی در نسل 8 به بعد دارای نشانگر LED وضعیت فعالیت و خطا هستند. یک میکروکنترلر برای نظارت و ذخیره اطلاعات مربوط به عملکرد و وضعیت هارد تعبیه شده است.

کیج های هارد سرور هوشمند SFF و LFF جدید G8/G9/G10 بر روی سرور نسل قبل (G5/G6/G7) قرار نمیگیرند. و همچنین کیج های هارد نسل قبل بر روی سرور نسل 8 و به بعد قرار نمیگیرند. کیج اسمارت سرور برای نسل 8 به بعد شامل 2 سایز است.

کیج هارد سرور HP Caddy Cage 2.5″ SFF SAS/SATA G8/G9/G10

کیج هارد سرور HP Caddy Cage 3.5″ LFF SAS/SATA G8/G9/G10

قاب جلوی کیج هارد دارای نور زمینه آبی است. این نور برای مکان یابی درایو از طریق نرم افزار SSA است. یک نمایشگر LED نیز وضعیت هارد را گزارش میدهد. LED دیگر هر زمان که بخواهید درایو اشتباه را بیرون بکشید، چراغ Do not remove روشن شده که به شما اخطار عدم کشیدن هارد را میدهد.

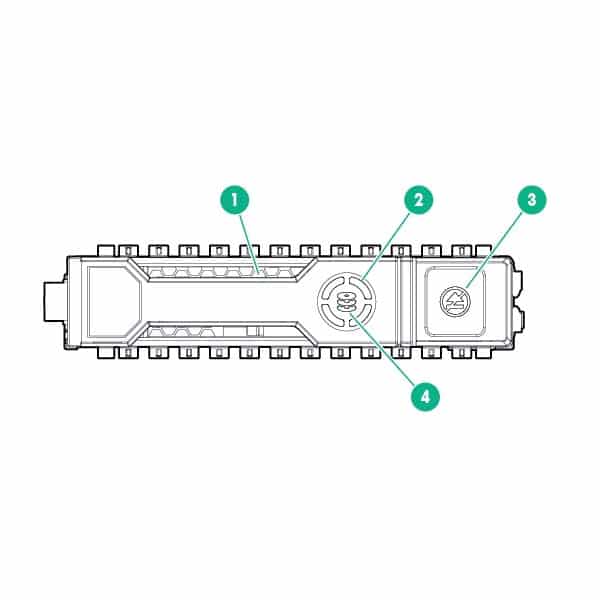

وضعیت قسمت های جلوی کیج هارد دیسک

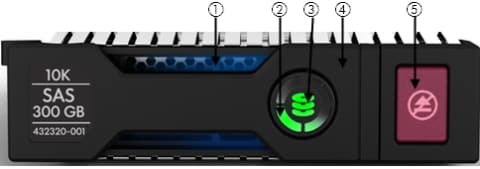

بررسی وضعیت چراغ LED هارد سرور اچ پی 1

1.Locate Backlight نور آبی مکان یابی

نور پس زمینه آبی ثابت امکان شناسایی / مکان یابی یک درایو خاص یا مجموعه ای از درایوها را فراهم می کند ، که برای صرفه جویی در زمان در محیطی با تعداد زیادی درایو در یک فضای محدود بسیار مهم است. آبی چشمک زن نیز بعد از آپدیت از طریق SPP و یا فریمور خود هارد بعد از ریست شروع به زدن می کند.

2.Activity Ring چراغ وضعیت فعالیت لحضه ای

از 4 LED به صورت چرخشی ساخته شده است.در زمانی که هارد در حال فعالیت است این چراغ به صورت چرخش در حالت عقربه ساعت فعالیت می کند.

در حالتی که هارد فعالیتی ندارد این چراغ خاموش می باشد.

3.Hard drive status جراغ وضعیت سلامت هارد

از 3 LED به حالت دیسک روی هم ساخته شده. این چراغ دارای 6 حالت است که وضعیت هارد سرور را نمایش میدهد. برای توضیحات کامل با ما تا پایان ابن بخش همراه باشید.

4.Handle دستگیره

بعد از فشار دادن دکمه قرمز رنگ Eject دستگیره آزاد میشود. و با کشیدن آن میتوانید هارد را خارح نمایید.

5.Do Not Remove (DNR) /Eject وضعیت خروج هارد

دارای 2 وضعیت سفید و یا مخفی است. هنگامی که نمایشگر سفید است، هرگز هارد را خارج نکنید. خروج درایو در این وضعیت باعث از درست رفتن اطلاعات شما خواهد شد.

وضعیت LED هارد سرور

بررسی وضعیت چراغ LED هارد سرور اچ پی 8

همانطور که گفتیم دارای 6 حالت است که به صورت تخصصی و کامل به آنها می پردازیم.

  1. خاموش-پیکر بندی نشده-هارد دیسک توسط یک رید کنترلر پیکربندی (RAID) نشده است.
  2. سبز ثابت- پیکربندی شده- هارد عضو یک یا چند Logical Drives است.
  3. سبز چشمک زن- بازسازی یا Rebuilding- عموما هارد در حال بازسازی اطلاعات است. اما ممکن است در حال انجام RAID migration, stripe-size migration, capacity expansion, logical drive extension باشد.
  4. نارنجی-سبز چشمک زن-پیشبینی خرابی هارد و پیکربندی-هارد دیسک که عضو یک یا چند Logical Drives است به زودی خراب یا Fail میشود. نسبت به تعویض هر چه سریع تر آن اقدام نمایید.
  5. نارنجی چشمک زن-پیشبینی خرابی هارد-هارد دیسک که پیکربندی نشده است(در هیچ گروه RAID نشده)  به زودی خراب یا Fail میشود. نسبت به تعویض آن اقدام نمایید و یا از آن در هیچ RAID استفاده ننمایید.
  6. نارنجی ثابت- هارد خراب است- هارد کاملا خراب یا Fail است و دیگر قابلیت استفاده در سرور را ندارد.

تعدادی از حالت ها به صورت تصویری:

بررسی وضعیت چراغ LED هارد سرور اچ پی 2

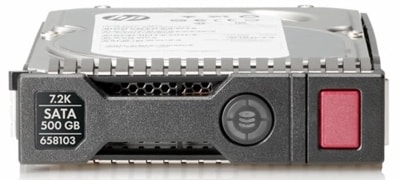

هارد دیسک توسط Raid Controller پیکربندی و یا RAID نشده است.

بررسی وضعیت چراغ LED هارد سرور اچ پی 3

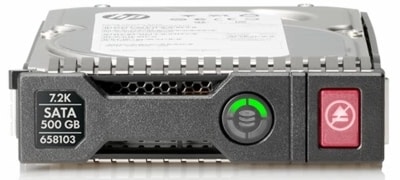

هارد در حال فعالیت یا خواندن و نوشتن است. در این حالت چرخش در جهت عقربه ساعت می باشد.

بررسی وضعیت چراغ LED هارد سرور اچ پی 4

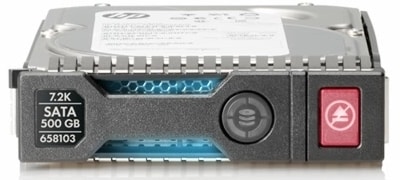

درایو توسط برنامه ای مثل ACU ,SSA توسط کاربر علامت گذاری شده. مانند UID سرور عمل می کند.

بررسی وضعیت چراغ LED هارد سرور اچ پی 5

درایو Fail شده و درگر قابل استفاده نیست.

بررسی وضعیت چراغ LED هارد سرور اچ پی 6

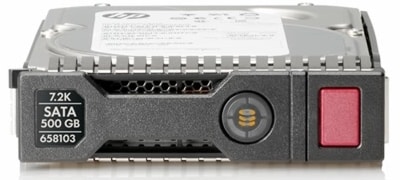

درایو به زوردی خراب یا Fail میشود.

بررسی وضعیت چراغ LED هارد سرور اچ پی 7

درایو در حال بازسازی و یا انتقال Raid و یا گسترش ظرفیت Raid و.. است.

اگر هارد شما در وضعیت نارنجی-سبز چشمک زن، نارنجی چشمک زن و یا نارنجی ثابت است باید نسبت به تعویض هارد اقدام نمایید. برای خرید هارد میتوانید از دسته هارد سرور HP نسبت به انتخاب هارد مورد اقدام و یا با کارشناسان ما از صفحه تماس با ما اقدام نمایید.
