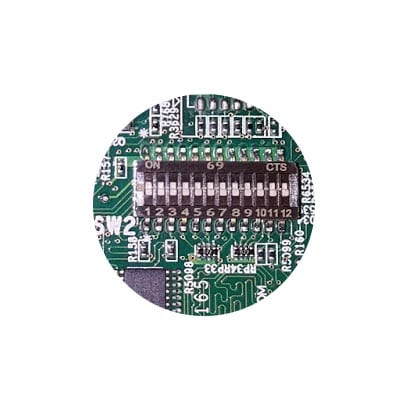

کلید سیستم نگهداری یا System maintenance switch در سرور های HP دارای 12 کلید بوده که بر روی قسمتی از مادربرد سرور HP تعبیه شده است.این کلید ها به صورت پیش فرض در وضعیت خاموش میباشد. که با توجه به عملکرد هر کدام میتوان کلید مورد نظر را در وضعیت روشن قرار داد.

جدول زیر عملکرد هر کدام از کلید های سیستم نگهداری را به نمایش میگذارد.

کلید

پیش فرض عملکرد
S1 خاموش

خاموش = iLO security فعال میباشد.(نیاز به ورود پسورد)

روشن = iLO security غیر فعال میباشد.(بدون نیاز به ورود پسورد وارد محیط iLO میشوید)

S2

خاموش خاموش = پیکربندی سیستم قابل تغییر میباشد.

روشن = پیکربندی سیستم قفل میشود.

S3

خاموش رزرو
S4 خاموش

رزرو

S5

خاموش

خاموش = پسورد ورود بایوس فعال میباشد.

روشن = پسورد ورود بایوس غیر فعال میباشد.

S6 خاموش

خاموش = بدون عملکرد

روشن = بازگردانی پیکربندی سیتم به حالت کارخانه.

S7

خاموش خاموش = حالت پیشفرض بوت UEFI میباشد.

روشن = حالت پیشفرض بوت legacy میباشد.

S8

خاموش

رزرو

S9

خاموش رزرو

S10

خاموش

رزرو

S11 خاموش

رزرو

S12 خاموش

رزرو

توجه فرمایید که برخی از کلید ها در حالت رزرو بوده و در حالت معمول کاربردی برای سرور ندارند.

با قرار دادن کلید شماره 1 در حالت روشن (ON), بدون نیاز به کلمه عبور میتوان از سیستم مدیریت iLO استفاده نمود.

با قرار دادن کلید شماره 2 در حالت روشن (ON), دیگر کسی قابلیت تغییرات در محیط بایوس دستگاه را نخواهد داست.

با قرار دادن کلید شماره 3 در حالت روشن (ON), اگر پسوردی برای بایوس تعیین نموده باشید، غیر فعال خواهد شد.

پاک کردن BIOS سرور HP با System maintenance switch

یکی از راه هایی که میتوان CMOS و NVRAM را پاک نمود و یا به حالت اولیه کارخانه برگرداند استفاده از کلید شماره 6 کلید سیستم نگهداری یا System maintenance switch میباشد.

در هنگام خاموش بودن سرور، کلید شماره 6 را در حالت روشن (ON) قرار داده و سرور را روشن نمایید. سپس پس از مشاهده پیغام زیر سرور را خاموش نمایید و کلید 6 را در حالت خاموش قرار داده و سرور را راه اندازی نمایید.

 System maintenance switch Jumper Reset S6

Maintenance switch detected in the ON position.

The system is being default configured. This may take a few minutes…

Power off the server and toggle the maintenance switch to the OFF position.

با قرار دادن کلید شماره 7 در حالت روشن (ON), بوت سرور در حالت legacy قرار میگیرد. در حالت پیشفرض (خاموش) بوت UEFI میباشد.

نکنه1:توجه نمایید که این کلید کنترلی فقط برای سرور نسل 9 به بعد میباشد.

نکته 2: حالت Legacy باعث غیر فعال شدن HPE Dynamic Smart Array B140i Controller خواهد شد.

بازگردانی ROM پشتیبان با System maintenance switch

برای بازگردانی رام بک آپ (redundant ROM) کلید های S5، S1 و S6 را در حالت روشن قرار دهید.
