پاور سرور (منابع تغذیه) HP Common Slot دارای یک طراحی الکتریکی و فیزیکی مشترک هستند. که امکان نصب سریع (hot-swap) و بدون ابزار (tool-less) در سرور HP و استوریج HP را فراهم می کند. این نوع از پاور ها به طور کلی بر روی نسل 6,7 و 8 سرور های اچ پی و DL580 G5(فقط پاور 1200W سیلور) قابل نصب هستند.
این منبع تغذیه با بازده بالا در انواع ورودی و خروجی های چندگانه موجود است. به شما این امکان را می دهد تا یک منبع تغذیه با توجه به کانفیگ سرور یا استوریج, در اندازه مناسب تهیه و قرار دهید. این انعطاف پذیری به کاهش اتلاف انرژی ، کاهش هزینه های کلی انرژی و جلوگیری از به دام افتادن ظرفیت برق در مرکز داده کمک می کند.
منابع تغذیه HP بالاترین سطح بهره وری انرژی صنعت IT را (حداکثر 96٪) فراهم می کند. به کاربران کمک می کند تا انرژی مورد نیاز را برای هر سرور را کاهش دهند. و به طور کلی نیازهای برق مرکز داده را کاهش می دهند. همچنین خدمات HP Power Discovery در منابع تغذیه Platinum Plus و Titanium فعال هستند. این قابلیت بر کاهش چگالی محاسبه و در عین حال کاهش قطعی مراکز داده متمرکز هستند.

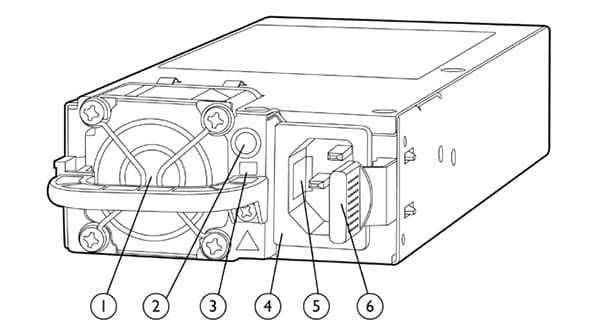

اجزای جلویی منابع تغذیه HP Common Slot
1. برچسب شناسایی توان خروجی منبع تغذیه
2. LED روشنایی
3. برچسب کنترل ورژن
4. اتصال دهنده (اگر آبی باشد نشانگر پشتیبانی از HP Power Discovery Services)
5. پورت ارتباطی کابل برق (برای استفاده به کابل برق PLC نیاز است)
6. اهرم سریع رها کردن
انواع مدل های پاور HP Common Slot
نکته: استفاده از دو پاور مختلف در یک سرور پشتیبانی نمی شود. دو پاور باید از یک میزان توان خروجی برخوردار و efficiency (بهره بری) یکسانی داشته باشند. اگر منبع تغذیه غیر همسان وارد شود، با خطا مواجه خواهید شد و سرور شما کار نخواهد کرد.
برای بررسی تخصصی مدل مد نظر و خرید پاور سرور اچ پی به بخش پاور سرور HP مراجعه نمایید.
پاور سرور تیتانیوم HPE Common Slot Titanium Power Supply Kits
*حداکثر بهره وری 96٪ با پشتیبانی از HP Power Discovery Services (پورت آبی)
- HP 750W Common Slot Titanium Hot Plug Power Supply Kit 697581-B21
پاور سرور پلاتینیوم پلاس HPE Common Slot Platinum Plus Power Supply Kits
*حداکثر بهره وری 94٪ با پشتیبانی از HP Power Discovery Services (پورت آبی)
- HPE 460W Common Slot Platinum Plus Hot Plug Power Supply Kit 656362-B21
- HPE 750W Common Slot Platinum Plus Hot Plug Power Supply Kit 656363-B21
- HPE 1200W Common Slot Platinum Plus Hot Plug Power Supply Kit 656364-B21
- HPE 1500W Common Slot Platinum Plus Power Supply Kit 684532-B21
پاور سرور پلاتینیوم HPE Common Slot Platinum Power Supply Kits
*حداکثر بهره وری 94٪ بدون پشتیبانی از HP Power Discovery Services (پورت مشکی)
- HPE 460W Common Slot Platinum Hot Plug Power Supply Kit 739252-B21
- HPE 750W Common Slot Platinum Hot Plug Power Supply Kit 739254-B21
- HPE 1200W Common Slot Platinum Hot Plug Power Supply Kit 748287-B21
*حداکثر بهره وری 94٪ با پشتیبانی از HP Power Discovery Services (پورت آبی)
- HPE 1200W Common Slot Platinum Hot Plug Power Supply Kit 578322-B21
پاور سرور گلد HPE Common Slot Gold Power Supply Kits
*حداکثر بهره وری تا 92٪
- HPE 460W Common Slot Gold Hot Plug Power Supply Kit 503296-B21
HPE 750W Common Slot Gold Hot Plug Power Supply Kit 512327-B21
پاور سرور سیلور HPE Common Slot Silver Power Supply Kits
*حداکثر بهره وری تا 89٪
**مدل های دیگری نیز هستند که از برق AC ولتاژ 100 تا 240 ولت تغذیه نمیکنند. به این مدل ها اشاره کوچکی در حد نام و پارت نامبر خواهیم نمود.
HPE Common Slot -48VDC Power Supplies
- HPE 1500W Common Slot 48VDC Hot Plug Power Supply Kit 746708-B21
- HPE 750W Common Slot -48VDC Hot Plug Power Supply Kit 636673-B21
HPE Common Slot 277VAC Power Supplies
*حداکثر بهره وری 94٪
- HP 500W Common Slot 277VAC Hot Plug Power Supply Kit 717362-B21
- HP 750W Common Slot 277VAC Hot Plug Power Supply Kit 717364-B21
- HP 1200W Common Slot 277VAC Hot Plug Power Supply Kit 717359-B21
HPE Common Slot 380VDC Power Supplies
*حداکثر بهره وری 94٪
- HP 1200W Common Slot 380VDC Hot Plug Power Supply Kit 684539-B21
ویژگی ها و مزایای HP Common Slot
طراحی
- طراحی Hot-swap و Tool-less امکان دسترسی سریع و آسان به منابع تغذیه را فراهم می کند.
- طیف گسترده ای از سازگاری این پاور ها با سرور HP و استوریج های اچ پی وجود دارد. هزینه و تلاش مدیریتی برای نگهداری قطعات یدکی برق را به حداقل می رساند.
گزینه های مختلف توان خروجی و برق ورودی
- توان های خروجی مختلف به کاربران اجازه می دهد تا “به اندازه مناسب” انرژی مورد نیاز خود را بگیرند. و از “به دام افتادن” ظرفیت برق در مراکز داده خود که ناشی از اشتراک بیش از حد برق است ، جلوگیری کنند.
- هر دو گزینه ورودی برق AC و DC در دسترس هستند. که انعطاف پذیری برای کار در محیط های مختلف IT را فراهم می کنند.
- متداول ترین مدل های HP Common Slot منبع تغذیه اچ پی از ورودی AC ولتاژ پایین(100 ولت) تا ولتاژ بالا (240ولت) پشتیبانی می کنند. که انعطاف پذیری بیشتری برای کار در چندین محیط It فراهم می کند.
مدیریت نیرو برای تنظیمات پاور پشتیبان(استفاده از 2 پاور)
- پشتیبانی از چندین حالت عملیاتی برای به حداکثر رساندن بازده انرژی هنگام پیکربندی سرورها و استوریج ها با پاور اضافی .
- حالت متعادل کننده بار برای به حداکثر رساندن بازده انرژی در استفاده از بارهای بالاتر از منبع تغذیه طراحی شده است.
- حالت بهره وری بالا برای به حداکثر رساندن بهره وری انرژی در بارهای کمتر استفاده از منبع تغذیه طراحی شده است.
ویژگی ها و مزایای تیتانیوم , پلاتینیم و پلاتینیم پلاس
بالاترین راندمان انرژی در HP Common Slot
- گواهی بهره وری انرژی تیتانیوم (96٪) و پلاتین (94٪) از گواهینامه 80Plus (بالاترین گواهینامه های موجود در صنعت IT)
- هزینه های عملیاتی مرکز داده مربوط به برق را با کاهش اتلاف انرژی نیازهای سرور و استوریج HP به حداقل برسانید.
پشتیبانی از خدمات HP Power Discovery Services (در اکثر پاور های دارای پورت آبی)
- ایجاد شبکه آگاه از انرژی از طریق ویژگی ارتباطی تعبیه شده در پاور های پلاتینیم.
- ارتباط داده های مربوط به برق را با iPDU و HPE Insight Manager برقرار می نماید.
- خطاهای انسانی را کاهش می دهد. ظرفیت برق بیش از حد تأمین شده را بازیابی می کند. میزان مصرف برق را به طور دقیق اندازه گیری و نظارت می کند.
گواهینامه 80Plus
پروتکل آزمون 80PLUS به طور مشترک توسط Ecos Plug Load Solutions و Electric Power Research Institute (EPRI) در سال 2003 تهیه شد. این برنامه به طور رسمی در سال 2004 راه اندازی شد.
مشخصات عملکرد 80 PLUS مستلزم آن است که منابع تغذیه در سرورها با 20٪ ، 50٪ و 100٪ بار مصرفی با ضریب توان واقعی 0.9 یا بیشتر ، دارای انرژی مصرفی کمتری باشند. این امر باعث می شود که یک منبع تغذیه دارای گواهی 80PLUS نسبت به منابع معمولی موجود در بسیاری از دستگاه های الکتریکی کارآمدتر باشد.
| 80 PLUS Certification | 230V Internal | ||
| % of Rated Load | 20% | 50% | 100% |
| 80 PLUS Bronze | 81% | 85% | 81% |
| 80 PLUS Silver | 85% | 89% | 85% |
| 80 PLUS Gold | 88% | 92% | 88% |
| 80 PLUS Platinum | 90% | 94% | 91% |
| 80 Plus Titanium* | 94% | 96% | 91% |
توجه: فقط منابع تغذیه HP Common Slot ورودی AC که بین 90 ولت تا 264 ولت کار می کنند توسط برنامه 80PLUS آزمایش و تأیید می شوند. منبع تغذیه 277VAC ، 48VDC و 380VDC توسط Hewlett Packard Enterprise برای ارزیابی راندمان آزمایش شده است.
