بررسی تخصصی سرور HP ProLiant DL380 Gen9

بررسی تخصصی سرور HP ProLiant DL380 Gen9 Pic1

بررسی DL380 Gen9 با طراحی انعطاف پذیر و ابعاد 8.73 × 67.94 × 44.55 سانتی متر که از سرورهای محبوب و پرکابرد برای کاربران بوده از اهداف این مقاله میباشد. این سرور پرفروش نسل نهم  را با گسترش کارتان میتوانید ارتقا دهید که موجب سرمایه گذاری شما در آینده نیز میشود. این سرور سرویس دهی و دسترسی مداوم را به شما ارائه میدهد. سرور HPE DL380 Gen9 به صورت رکمونت (Rackmount) همراه با تکنولوژی ILO با امکان مدیریت از راه دور قابل اطمینان و بهینه در مصرف انرژی با سرعت بالا می باشد. این سرور قابل انطباق با نیازهای هر محیطی، از یک شرکت بزرگ گرفته تا دفتر کار و یا شعب بوده و بهترین انتخاب برای کسب و کارتان میباشد. این مدل به صورت 2 یونیت توسط اچ پی تولید شده است. همچنین مدل باریکتر سرور HP Proliant DL360 Gen9  بصورت 1 یونیت به بازار عرضه شده است.

بررسی تخصصی سرور HP ProLiant DL380 Gen9 Pic1

بررسی پشتیبانی CPU در سرور HPE DL380 Gen9:

در نسل 9 تعداد هسته پردازنده 4, 6, 8, 10, 12, 14, 16, 18, 20, 22 میباشد. که متناسب با نیاز شما این پردازنده ها بین 4 تا 22 عدد هسته را ارائه میدهند. میزان پشتیبانی این سرور از حداکثر تعداد 22 عدد هسته میباشد. این سرور از پردازنده Intel Xeon E5-2600 v3 product family, Intel Xeon E5-2600 v4 product family پشتیبانی میکند. سرعت پردازنده بسته به مدل پردازنده میتواند حداکثر 3.5GHz میباشد. حافظه نهان پردازنده 10MB تا 55MB میباشد. این سرور با استفاده از جدیدترین پردازنده های Intel E5-2600 v4 موجب 21 درصد افزایش عملکرد شده است. عملکرد پیشرفته با پشتیبانی از پردازنده گرافیکی برای شتاب بار کاری گرافیکی میباشد. تعداد پردازنده بکار رفته در این سرور یک یا دو عدد میباشد. کش پردازنده میتواند 10، 15، 20، 25، 30، 35، 40، 45، 50، 55 (MB L3) باشد.

حافظه ی پایدار HPE Persistent Memory:

 HPE Persistent Memory، حافظه ی پایدار بهینه شده میباشد. این حافظه های دائمی با عملکرد بالا در دیتابیس ها و حجم های کاری تحلیلی زیاد و با سرعت بالا در بررسی و تحلیل دیتا و بازیابی اطلاعات میباشند. که فقط بعضی از سرورهای سری پرولیانت از این تکنولوژی پشتیبانی میکنند.

رم (مموری) در سرور در سرور HPE DL380 Gen9 :

 در سرورهای DL380 Gen9 برای هر پردازنده 4 کانال حافظه با حداکثر 3 اسلات DIMM در هر کانال وجود دارد. در سرورهای HPE Gen9، دوازده اسلات DIMM در هر پردازنده وجود دارد. یعنی هر پردازنده از 12 اسلات رم پشتیبانی میکند. در سرور HPE DL380 Gen9 میزان پشتیبانی رم حداکثر 3 ترابایت میباشد. نوع حافظه آن  Smart Memory DDR4 میباشد. اگر از دو پردازنده استفاده شود از 24 عدد اسلات DIMM به نسبت مساوی در هر دو پردازنده استفاده میشود که این میزان حداکثر میزان پشتیبانی میباشد. بطور مثال 12 عدد ماژول رم 128 گیگابایتی Load Reduced (LRDIMM) روی پردازنده اول و 12 عدد دیگر روی پردازنده دوم سرور نصب میشود. که این مقدار 3 ترابایت حافظه رم را تشکیل میدهد. که این سرور با پشتیبانی از 3TB حافظه موجب 23% افزایش عملکرد شده است.

با توجه به اینکه سرور از نسل 9 سرورهای اچ پی میباشد. این سرور از رم های 2133 و 2400 نسل 9 پشتیبانی میکند. حداکثر باسی که این سرور پشتیبانی میکند 2400 مگا هرتز میباشد. که پردازنده مورد استفاده در سرور نیز باید نسل 4 باشد. باید به این نکته توجه داشته باشید که مدل پردازنده عاملی تاثیر گذار در سرعت حافظه میباشد.

از رم های مورد استفاده در این سرور میتوان به RDIMM و LRDIMM اشاره کرد. اگر از رم های Registered 32GB در سرور به تعداد حداکثر 24 عدد استفاده کنید، سرور به حداکثر ظرفیت 768 گیگابایت دسترسی دارد. اگر از رم های LRDIMM 128GB در سرور به تعداد حداکثر 24 عدد استفاده کنید، سرور به حداکثر ظرفیت 3 ترابایت دسترسی دارد. اگر از رم های NVDIMM 8GB در سرور به تعداد حداکثر 16 عدد استفاده کنید، سرور به حداکثر ظرفیت 128 گیگابایت دسترسی دارد.

بررسی هارد های سازگار با سرور HPE DL380 Gen9 :

متناسب با نیازتان دستگاه قابل پشتیبانی از چندین هارد SFF و یا LFF بوده و دارای امکان اضافه نمودن هارد میباشد. این سرور از 24SFF+2SFF /12LFF +3LFF max, HDD/SSD, M.2 enabled and optional 6 NVMe PCIe SSD پشتیبانی میکند. همچنین از دیگر حالت های چیدمان هاردها موارد زیر اشاره کرد:

2SFF drive optional or 3LFF drive optional and 6SFF NVMe optional, 4 or 12LFF SAS/SATA/SSD, 8,10,16,18or 24 SFF  SAS/ SATA/SSD

نحوه قرار گیری  هارد در سرور به این صورت است که 8 یا 16 یا 24 عدد هارد SFF در قسمت جلو به همراه دو عدد هارد SFF در قسمت پشت دستگاه قرار می گیرد. و یا 3 عدد هارد LFF در قسمت پشت سرور به همراه 4 یا ماکسیمم تعداد 12 عدد هارد LFF در قسمت جلوی سرور قرار میگیرد.

هارد درایو SFF را تا ظرفیت 62.4 ترابایت  (در مدل 26 هارد) میتوانید روی سرور نصب کنید. همچنین ظرفیت نصب هارد درایو های LFF بر روی سرور 180 ترابایت میباشد. از دیگر هاردهای قابل نصب بر روی سرور میتوان به هاردهای SSD و NVME اشاره کرد. قابلیت پشتیبانی از هارد SAS با سرعت 12Gb/s را دارا می باشد.

سرور HPE ProLiant DL380 Gen9 دارای یک شاسی قابل انعطاف با طراحی مجدد است. شامل قطعه جدید سفارشی HPE Universal Media Bay و قطعه های سفارشی درایو 4 یا 12 LFF و یا 8 تا 24 SFF از نوع مکانیکی HDD و یا SSD با پورت اتصال 12G SAS (به وسیله ی محفظه ی  درایو اضافی تعبیه شده در سرور) می باشد. به همراه قطعه های سفارشی NVMe و پشتیبانی از نصب درایو اضافی در قسمت پشتی سرور برای قابلیت توسعه است.

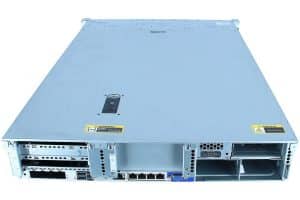

بررسی تخصصی سرور HP ProLiant DL380 Gen9 Pic2هارد درایوهای هلیومی در سرورهای نسل جدید :

هارد درایو هایی که در آنها گاز هلیوم جایگزین هوا شده و با ظرفیت های بیشتر و بالاتری توسط برند اچ پی تولید شده اند. سرور های DL380 Gen9 ظرفیت 397.8 ترابایت ارتقا پیدا کردند. که در این سرورها امکان نصب 26 عدد هارد SAS SSD با ظرفیت 15.3 ترابایت وجود دارد.

بررسی رید کنترلر در سرور HPE DL380 Gen9 :

هاردها در سرور با توجه به این که Raid میشوند، نیاز به کنترلری برای نوشتن بر اساس الگوریتم های خاص دارند. Smart Array B140i ریدکنترلر پیش فرض سرور HPE DL380 Gen9 بوده و در تمامی سرورهای این نسل ارائه شده است. کنترلر SATA HPE Dynamic Smart Array B140i برای نیازهای بوت، داده و رسانه تعبیه شده است. چند نمونه از کنترل های قابل استفاده در این سرور نسل 9 عبارتند از: Dynamic Smart Array B140i, Smart Array P440, Smart Array P840. کنترلر پیکربندی پایه شامل مدل های HPE Flexible Smart Array P440ar و HPE Dynamic Smart Array B140i میباشد.

اگر قصد خرید کنترلرهای جدید دارید باید از مدل های دیگر نظیر P440AR که دارای 2 گیگابایت حافظه و یا 4 گیگابایتی کارتی بوده استفاده نمایید. همچنین میتوانید از کنترلر P840 که دارای 4 گیگابایت حافظه بوده و پیشرفته و به روز میباشد بر روی سرور خود استفاده کنید. این رید کنترلرها دارای کش های 2 و 4 گیگابایتی میباشند. در کنار آن HPE Flexible Smart Array و HPE Smart SAS HBA Controllers به شما امکان انتخاب مناسب ترین کنترلر 12 گیگابیت بر ثانیه را می دهند که متناسب با محیط پردازشی شما باشد. RAID Level یا نوع رید برای B140 موارد RAID 0, RAID 1, RAID 5, RAID 10 میباشد.

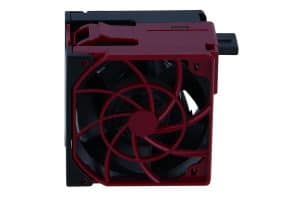

فن سرور:

نوع فن Hot-plug redundant standard fans و سرور مجهز به 4 فن میباشد. اگر از دو پردازنده استفاده کنیم امکان نصب 6 عدد فن روی سرور وجود دارد. که یک عدد به عنوان redundant میباشد. چیپست پیش فرض در این سرور از نوع Intel C610 Series Chipset میباشد.

بررسی تخصصی سرور HP ProLiant DL380 Gen9 Pic3کارت شبکه سرور:

سرور فوق دارای کارت شبکه HPE 1Gb Ethernet 4-Port 331i Adapter بر روی مادربرد میباشد. از کارت شبکه های دیگری نیز میتوان برای سرور استفاده کرد. اگر نیاز به پورت بیشتر و سرعت 10Gb برای شبکه دارید باید کارت جدا خریداری نمایید. پهنای باند شبکه بین 1 تا 40 گیگابایت میباشد که انعطاف پذیری پهنای باند شبکه یکپارچه را برای شما فراهم می کند. تا بتوانید متناسب با نیازهای تجاری سازگار شوید و رشد کنید. این دستگاه از کارت شبکه FLR نیز پشتیبانی میکند.

هیت سینک و پاور سرور:

عملکرد هیت سینک های سفارشی جدید به کاهش هزینه های مصرف انرژی کمک می کند. بهبود استانداردهای دمای محیط با پشتیبانی از HPE Extended Ambient Operating Operation عملی شده است.

منبع تغذیه سرور میتواند HPE 500 W Flex slot Platinum hot plug power supply باشد. پاور 2Flexible Slot power supplies از جمله پاورهای مورد استفاده در سرور هست. پاور ها با توان 1400W, 800W از جمله دیگر پاورهایی بوده که قابلیت نصب در سرور را دارند. که میتوانید متناسب با نیازتان انتخاب و خریداری کنید. منابع تغذیه انعطاف پذیر HPE با کارایی بالا، تا 96 درصد بازده (سری تیتانیوم) را ارائه میدهد.

اسلات و سطوح ریدبندی در سرور  :

 این سرور مجهز به 5 پورت USB 3.0 میباشد. که با استفاده از Universal Media Bay امکان ارتقا تا 7 پورت در آن وجود دارد. این سرور دارای تعداد 3 اسلات Pcie میباشد. که امکان ارتقای آن تا 6 اسلات موجود میباشد. با استفاده از دو پردازنده در سرور و 6 اسلات PCIE پروفایل بلند آن در پردازنده اول و دوم به صورت زیر میباشد.

  • پردازنده 1- 16×8×3 PCIE- شیار1
  • پردازنده 1- 16×8×3 PCIE- شیار2
  • پردازنده 1- 8×8×3 PCIE- شیار3
  • پردازنده 2- 16×16×3 PCIE- شیار1
  • پردازنده 2- 16×16×3 PCIE- شیار2
  • پردازنده 2- 8×8×3 PCIE- شیار3

این سرور مجهز به رید0 Striping، رید1 Mirroring، رید2، رید5 ، رید6، رید10، رید50، رید60 میباشد.

اتصال USB و اتصال ها در سرور:

قسمت جلوی سرور دارای دو عدد پورت USB 2.0 و یک عدد پورت USB 3.0 میباشد. قسمت داخلی سرور دو عدد پورت USB 3.0 و قسمت پشتی مجهز به دو عدد پورت USB 3.0 میباشد.

در قسمت جلوی سرور یک عدد display port قرار داشته و SSID اختیاری میباشد. داخل سرور یک عدد Micro SD Slot قرار دارد. در قسمت پشت سرور یک عدد VGA port قرار داشته و یک عدد Serial اختیاری میباشد. همچنین یک عدد HPE ILO Remote Management Network Port 1Gb Dedicated در قسمت پشتی قرار گرفته است.

کانفیگ و گرافیک سرور:

پیکربندی یا کانفیگ سرور DL380 Gen9 نمونه های متفاوت و مختلفی با توجه به احتیاج و انتخاب شما میتواند داشته باشد. گاهی برای نصب کردن هارد 2SFF یا 3LFF از کیج درایو ها در قسمت پشت سرور استفاده میشود.

گرافیک سرور شامل Integrated matrox G200eH2 Video standard with 16MB of video RAM

(32bp)1024×1280

(16bp)1920×1200

HPE iLO4 On system management memory

16MB Flash

256MB DDR3 with ECC 112MB after ECC and Video میباشد.

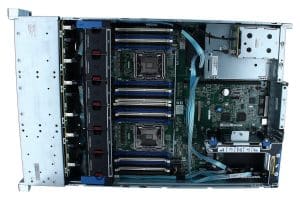

بررسی تخصصی سرور HP ProLiant DL380 Gen9 Pic5بررسی تکنولوژی ILO4 و نرم افزارهای نصب شده در  DL380 Gen9 :

مدیریت در این سرور از طریق تکنولوژی و نرم افزار ILO4 تعبیه شده در آن میباشد. و امنیت در آن به کمک انجام کارهای نظارتی در همان محل و از راه دور برقرار شده است. Integrated Lights-Out یک فناوری مدیریت سرور به صورت پردازنده (چیپ) اختصاصی تعبیه شده در مادربرد توسط Hewlett-Packard است. که امکانات مدیریتی خارج از دسترس معمولی را فراهم می کند. نحوه اتصال به صورت فیزیکی با یک پورت اترنت است که در اکثر سرورها و میکرو سرورهای ProLiant یافت می شود. با استفاده از آن میتوانید از راه دور به سرور خود متصل شوید و خارج از محیط کاری مدیریت، نظارت و پشتیبانی سرور خود را کنترل کنید. و میتوانید حرارت و دما و برق سرور و عملکرد درایوها، رم، پردازنده و دیگر قطعات سخت افزاری نصب شده در سرور را بررسی کنید. و از سلامت این قطعات و سیستم مطمئن شده و وضعیت سیستم خود را کنترل نمایید. همچنین میتوان از خطاهای احتمالی پیش آمده در سیستم آگاه شد.

نرم افزار ILO4 روی سیستم نصب شده است. نرم افزار دیگری که روی سرور نصب شده نرم افزار HPE One View میباشد. که به کمک آن مدیریت زیرساخت را برای سادگی اتوماسیون در سرورها و ذخیره سازی و شبکه فراهم می کند.

از ابزار مدیریتی بکار رفته در این سرور علاوه بر HPE iLO میتوان به  Intelligent Provisioning، UEFI، RESTful API، Embedded remote support اشاره کرد. از نرم افزارهای پیشرفته این سرور میتوان موارد زیر را در نظر گرفت.

  • Smart update
  • HPE Insight Online
  • HPE ILO mobile application
  • RESTFUL Interface tool
  • Scripting toolkit and Windows Power Shell
  • HPE Systems Insight Manager (HPE SIM)

امنیت و امنیت بایوس و فریمور در سرور :

از لحاظ امنیت میتوان به رمز ورودی ، رمز سوئیچ برق، رمز اختصاصی مدیریت، قابلیت تنظیم گذر واژه، UEFI ،TPM 1.2 ،TPM 2.0 و امکانات ILO4 اشاره کرد.

بایوس یک رایانه، اولین کد اجرا شده هنگام روشن کردن رایانه میباشد که بارگذاری و شروع کردن سیستم عامل را برعهده دارد. بعد از روشن شدن رایانه تشخیص قطعات سیستم مثل صفحه کلید و کارت گرافیکی و دیسک سخت و قطعات دیگر سخت افزاری را به عهده دارد.

  • USB 3.0 stack
  • Embedded UEFI shell
  • پشتیبانی از Boot Drive های 2.2 ترابایتی با استفاده از GPT
  • UEFI امکانات متعددی را برای سرور فراهم میکند مانند Secure Boot
  • Network Stack configurations
  • PXE boot support for IPv6 networks
  • Boot Support for Optoin cards that only support a UEFI option ROM
  • Mass configuration deployment tool using HP RESTFUL API for ILO4

سیستم عامل ها در سرور :

از سیستم عامل ها و نرم افزارهای بکار رفته در این سرور میتوان به موارد زیر اشاره کرد.

  • Microsoft Windows server
  • VMware
  • Clear OS
  • Citrix Xen Server
  • Oracle solaris
  • Canonical Ubuntu
  • Red Hat Enterprise Linux (RHEL)
  • SUSE Linux Enterprise Server (SLES)
